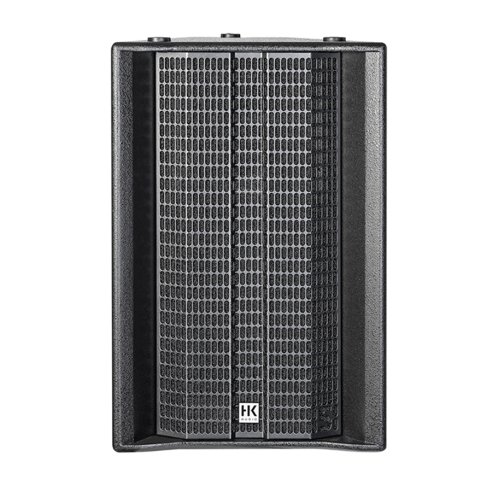

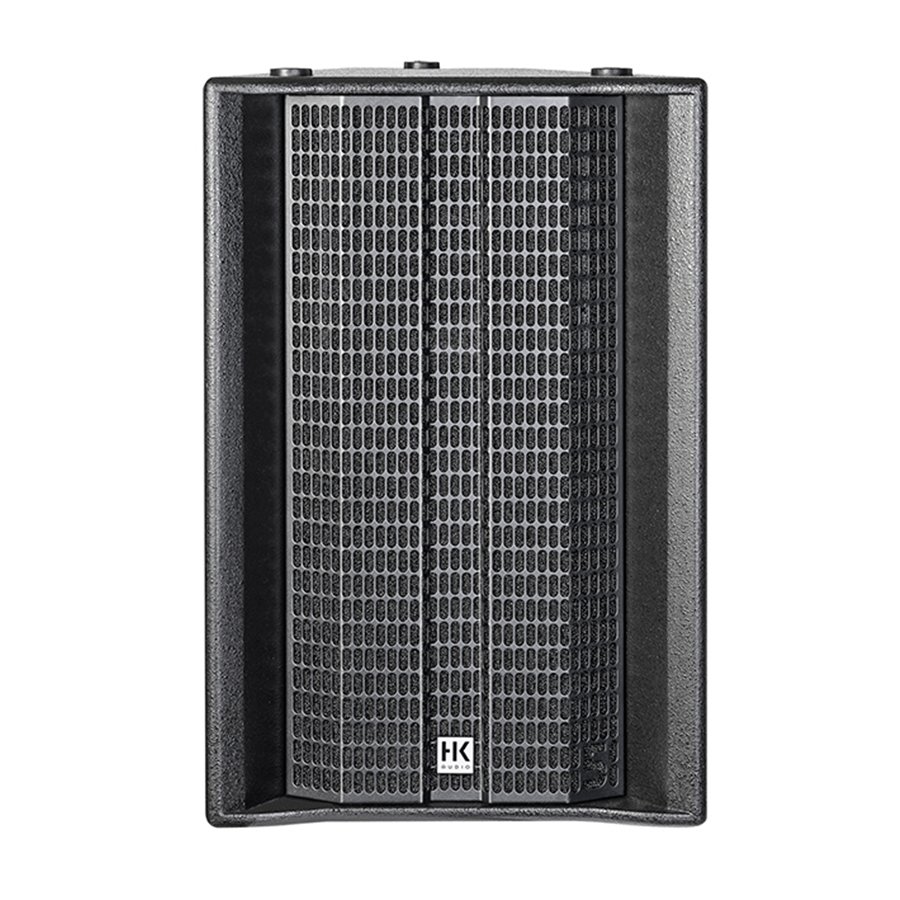

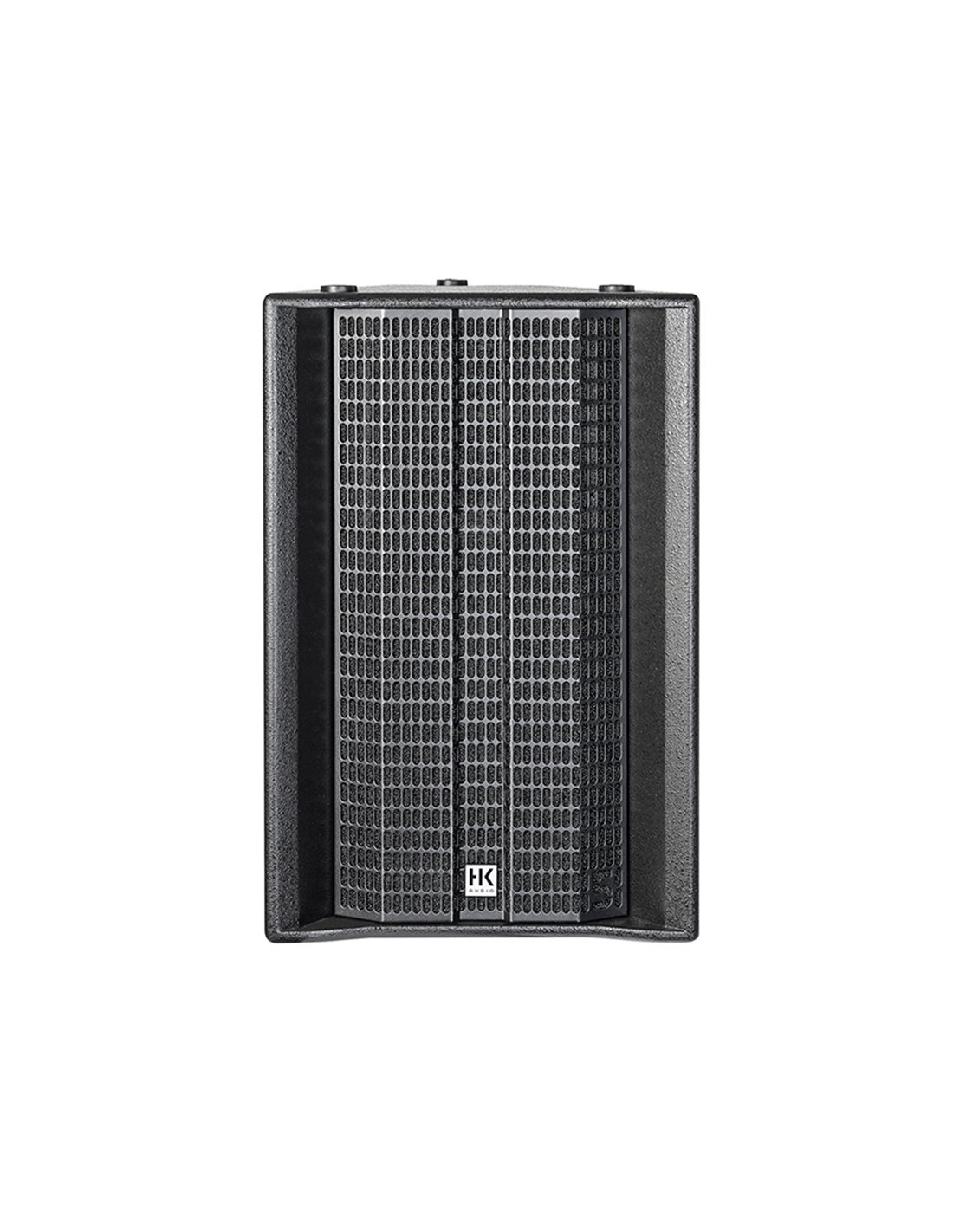

Linear 5 MK II 308 LTA est un diffuseur actif équipé d'un amplificateur de 1200w et de la technologie Long-Throw, extrêmement compact réalisé avec une configuration de 3 drivers avec cône de 8 pouces chargés à trompe disposés verticalement et un tweeter avec technologie MultiCell Transformer à hautes performances. Comme chaque diffuseur de la ligne Linear 5 MKII, il est équipé d'un puissant DSP intégré idéal pour une utilisation en tournée.

Linear 5 MKII entre dans le monde des DSP

Plein contrôle sur l’émission sonore, même pendant le sound check ou le spectacle, est une caractéristique déjà bien connue dans les grands systèmes de tournée ou dans les séries LINEAR 7 et LINEAR 9. L’application DSP CONTROL permet le contrôle à distance de tous les composants LINEAR 5, des moniteurs de scène aux systèmes PA complets, via le réseau et le logiciel propriétaire DSP CONTROL de HK Audio pour Mac et PC. Les caractéristiques des puissants DSP, comme le volume, l'égalisation, le limiting, le delay et la polarité, sont donc accessibles directement depuis la position FoH à tout moment. Les diffuseurs qui ne disposent pas de leur propre technologie DSP peuvent le faire grâce à la sortie contrôlée DSP OUT présente dans tous les haut-parleurs de la série LINEAR 5. Un égaliseur semi-paramétrique à 10 bandes, filtre passe-haut, filtre passe-bas, delay, polarité et limiting sont disponibles pour chaque sortie DSP, indépendamment de la configuration DSP de la LINEAR 5.

Le tweeter MTC de Linear 5 MK II 308 LTA

Le tweeter MCT est un driver à trompe avec une guide d’onde spécialement conçue et formée par de nombreux petits canaux de différentes tailles et longueurs. Les résonances interférençantes créées par les différentes longueurs et tailles sont poussées au-dessus de la gamme audible, maintenant la distorsion au minimum. En conséquence, une pression sonore utilisable significativement plus élevée est disponible. En même temps, la technologie MCT permet la réalisation d'une guide analogique du faisceau de dispersion du diffuseur, obtenant ainsi un modèle d'émission de la trompe asymétrique. Cela, combiné à une dispersion très précise, rend très facile d'obtenir la disposition de headstack et cluster. Cela permet à l'MCT d'atteindre de longues distances même avec des dimensions compactes.

Configurations de Linear 5 MK II 308 LTA

Cluster: Dispersion plus large et plus de réserve de basses et moyennes fréquences

Headstack: plus de pression sonore et d'extension

Headstack Cluster: plus de pression sonore, d'extension et de profondeur de diffusion

Spécifications Techniques - Linear 5 MK II 308 LTA

• Max. SPL @ 10 % THD Max                                             133 dB demi-espace (100 Hz - 12 kHz en moyenne)


• SPL Peak @ 10 % THD                                                     138 dB demi-espace


• Réponse en fréquence +/-3 dB                                            105 Hz - 17 kHz


• Réponse en fréquence -10 dB                                             98 Hz - 19 kHz


• Sortie amplificateur de puissance (RMS/Pic)                      600 / 1,200 W


• Type d'amplificateur                                                           Classe D - bi-amplifié


• Woofer                                                                                 -


• Haut-parleur pour les basses/moyennes                                                    3 x 8", avec bobine 1,5"


• Driver HF                                                                             Driver à compression de 1", bobine de 1,7".


• Caractéristiques de la trompe                                               Trompe MCT à 60° x +5/-25°


• Fréquence active x-over                                                    1,7 kHz FIR X-over avec 60 dB/oct


• Niveau maximum d'entrée                                               20 dBu


• Entrées analogiques                                                               1 x XLR combo équilibré


• Entrée analogique                                                             1 x XLR équilibré


• Sortie DSP                                                                         1 x XLR équilibré


• Port de réseau                                                                        EtherCON RJ45, 1 x In, 1 x Thru


• Filtre Préréglé                                                                       Single, Cluster, Headstack, Remote


• Logiciel à distance                                                                 DSP CONTROL (Windows, Mac OS)


• Fonctions DSP                                                                       EQ complètement paramétrique à 10 bandes avec caractéristiques variables du filtre, filtre High-Pass, filtre Low-Pass, Polarité, Niveau, Delay, Limiteur, Mute


• Fréquence d'échantillonnage                                            48 kHz


• Latence du système                                                            <= 2,9 ms


• Connexion à la ligne électrique                                        1 x PowerCon NAC3 In, 1 x PowerCon NAC3 Thru, 100-240 V


• Consommation d'énergie                                                          1 A / 100-240 V nominal selon EN 62368-1


• Montage sur mât                                                              MonoTilt 0°


• Points de fixation                                                              5 x M8 (AP-8)


• Poignées de transport                                                           2 x HK Audio MultiGrip


• Logement                                                                    Multicouche en bouleau


• Surface                                                                          Émail acrylique noir


• Grille avant                                                                 Grille métallique de 2 mm recouverte de mousse acoustique noire


• Dimensions (LxHxP)                                                           44 x 68 x 46 cm   17-21/64 x 26-49/64 x 189-7/64"


• Poids                                                                                  25 kg / 55.1 lbs
